防腐蚀泵几个重要的参数

防腐蚀泵几个重要的参数

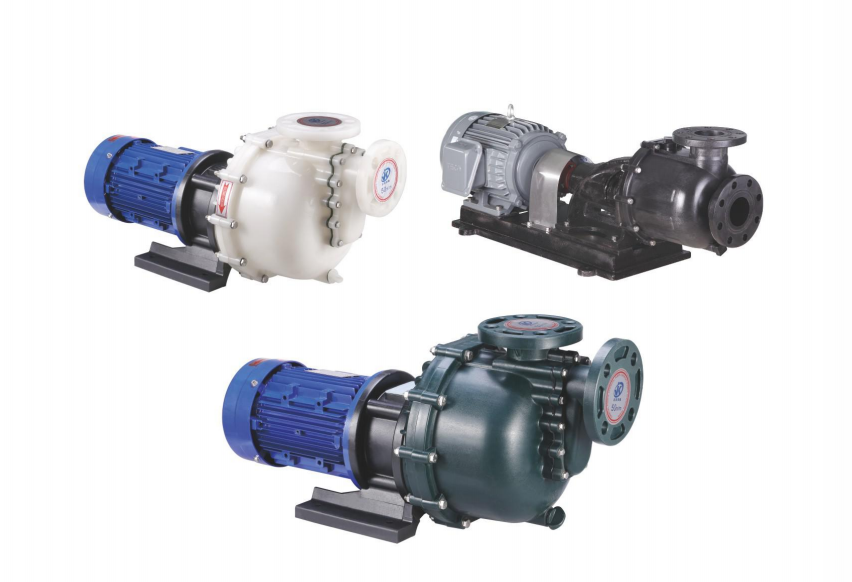

防腐蚀泵简介

防腐蚀泵浦是离心泵类设备中的一种,泵体由吸入室、储液室、涡卷室、回液孔、气液分离室等组成,其基本原理是

防腐蚀泵泵在启动前充满介质,泵浦启动后由于自吸泵叶轮旋转的离心力作用,使气液混合液不断向外甩出,沿防

腐蚀泵泵的涡壳流动,被送至排液口。在排液口设有截面宽敞的气液分离室,因此混合液进入气液分离室之后,气

体被分离上逸,从排液管及排气管排出。脱气的液体由于比重大而沿著防腐蚀泵体的外通道流回叶轮进口处,再次

混合空气而形成混合液。如此循环,最后在大气压与泵内负压的作用下,液体便不断地被吸入、排出泵体。


防腐蚀泵特点


1.轴封护罩独特设计:采用可分解式设计易拆卸更换,并以特殊耐高温塑钢制成,耐温达120℃不易因空转而损坏。
2.适用温度:FRPP-75℃以下,PVDF-80℃以下,视各种化学性之不同而定。
3自吸式设计:自吸力特强,自吸力可达20ft,3”机种必须使用有舌单相阀规格,才有自吸能力。
4.抗腐蚀性:采用各种特殊塑钢材质制成,有FRPP、PVDF可抵抗大部分的酸碱液。

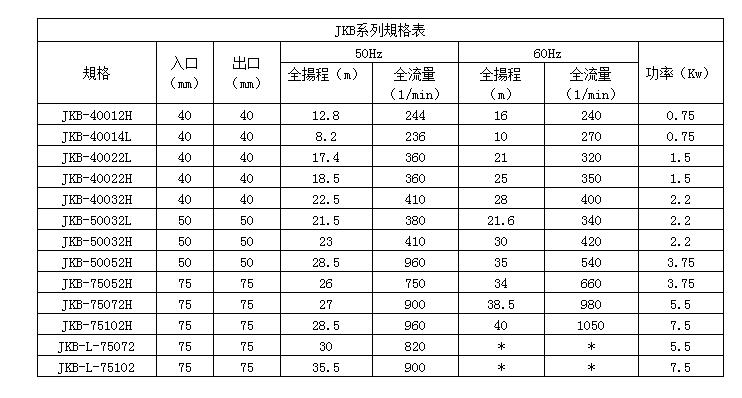

防腐蚀泵参数表

防腐蚀泵构造表】


JKB- F50032-VBL-SCS-5C
(1)   (2)   (3)   (4)  (5)  (6)  (7) (8)(9)(10)(11)(12)(13)
(1) JKB: 同轴式自吸泵 JKB-L:连轴式自吸泵
(2) 泵体材质: F-FRPP P-PVDF
(3) 出口口径: 40- 1-1/2" 50-2" 75-3"
(4) 功率: 01-1HP(0.75KW) 02-2HP(1.5KW) 03-3HP(2.2KW) 05-5HP(3.75KW) 7.5-7.5HP(5.5KW)10-10HP(7.5KW)
(5) 极数: 2-2P 4-4P
(6) 橡胶材质: V-VITON E-EPDM
(7) 单向阀: B-无舌 A-有舌
(8) L-低扬程 H-高扬程
(9) 固定环材质: S-碳化硅 C-陶瓷
(10) 转动环材质: S-碳化硅 C-碳素
(11)伸缩环弹环材质: S-SUS316
(12)频率:5-50HZ 6-60HZ


-THE END -
