立式液下耐酸泵叶轮损坏的原因及叶轮分析

来源:杰凯泵业
点击:1011 日期:2018-01-18 选择字号:
立式液下耐酸泵叶轮损坏的原因及叶轮分析

立式液下耐酸泵】叶轮损坏的原因:

在立式管道泵的运行过程中,叶轮带动液体在泵内旋转,叶轮外表面与液体、液体与泵壳、运动液体内部都有摩擦损失,还有液体运动的漩涡损失、冲击损失,在泵体内循环流动的液体因克服间隙阻力消耗掉的容积损失等。由于立式管道泵内的各种损失,水获得的有效功率总是小于轴功率。只有尽可能地减少泵内的各种损失,才能提高立式管道泵的运行效率。

   在立式液下耐酸泵叶轮的三大损失中,机械损失和水力损失都与泵过流面的粗糙度有直接关系,过流面越粗糙,损失越大。对于中低比转速的离心泵,损失更加严重,当n1=30时,占机械损失主要部分的圆盘摩擦损失可增大到接近有效功率的30%

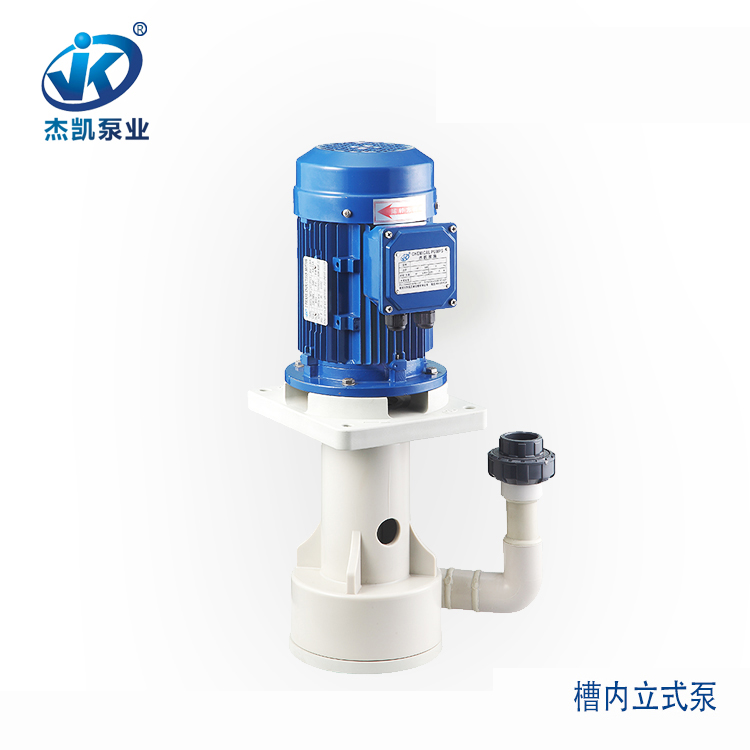

立式液下耐酸泵

立式液下耐酸泵叶轮分析:

1.闭式叶轮:该型式的叶轮正常效率较高。且在长期运行中情况比较稳定,采用该型式叶轮的泵轴向力较小,且可以在前后盖板上设置副叶片。前盖板上的副叶片可以减少叶轮进口的旋涡损失和颗粒对密封环的磨损。后盖板上的副叶片不仅起平衡轴向力的作用,而且可以防止悬浮性颗粒进入机械密封腔对机械密封起保护作用。

2.流道式叶轮:该种叶轮属于无叶片的叶轮,叶轮流道是一个从进口到出口的一个弯曲的流道。所以适宜于抽送含有大颗粒和长纤维的介质。抗堵性好。立式液下耐酸泵叶轮从性能上讲,该型式叶轮效率高和普通闭式叶轮相差不大,但用该型式叶轮立式液下耐酸泵叶轮扬程曲线较为陡降。

3.螺旋离心式叶轮:该型叶轮的叶片为扭曲的螺旋叶片,在锥形轮毂体上从吸入口沿轴向延伸。该型叶轮的泵兼具有容积泵和离心泵的作用,悬浮性颗粒在叶片中流过时,不撞击泵内任何部位,故无损性好。对输送物的破坏性小。

立式液下耐酸泵
