离心泵的基本构造

离心泵的基本构造

      离心泵都是由哪些部分组成的呢?今天带大家一起剖析离心泵,对离心泵有个更深入的认知吧!离心泵的基本构造是由八部分组成的,分别是:叶轮,泵体,泵盖,挡水圈,泵轴,轴承,密封环,填料函,轴向力平衡装置。

1.叶轮是离心泵的核心部分,它转速高输出力大;

2.泵体也称泵壳,它是水泵的主体。起到支撑固定作用,并与安装轴承的托架相连;。

3.泵轴的作用是借联轴器和电动机相连接,将电动机的转矩传给叶轮,所以它是传递机械能的主要部件;

4.密封环又称减漏环;

5.填料函主要由填料,不让泵内的水流流到外面来也不让外面的空气进入到泵内。始终保持水泵内的真空!当泵轴与填料摩擦产生热量就要靠水封管注水到水封圈内使填料冷却;

6.轴向力平衡装置,在离心泵运行过程中,由于液体是在低压下进入叶轮,而在高压下流出,使叶轮两侧所受压力不等,产生了指向入口方向的轴向推力,会引起转子发生轴向窜动,产生磨损和振动,因此应设置轴向推力轴承,以便平衡轴向力。


【离心泵的分类】

.按叶轮数目来分类

1.单级泵:即在泵轴上只有一个叶轮。

2.多级泵:即在泵轴上有两个或两个以上的叶轮,这时泵的总扬程为n个叶轮产生的扬程之和。


二.按工作压力来分类

1.低压泵:压力低于100米水柱;

2.中压泵:压力在100~650米水柱之间;

3.高压泵:压力高于650米水柱。

三.按叶轮吸入方式来分类

1.单侧进水式泵:又叫单吸泵,即叶轮上只有一个进水口;

2.双侧进水式泵:又叫双吸泵,即叶轮两侧都有一个进水口。它的流量比单吸式泵大一倍,可以近似看作是二个单吸泵叶轮背靠背地放在了一起。

四.按泵壳结合来分类

1.水平中开式泵:即在通过轴心线的水平面上开有结合缝。

2.垂直结合面泵:即结合面与轴心线相垂直。

五.按泵轴位置来分类

1.卧式泵:泵轴位于水平位置。

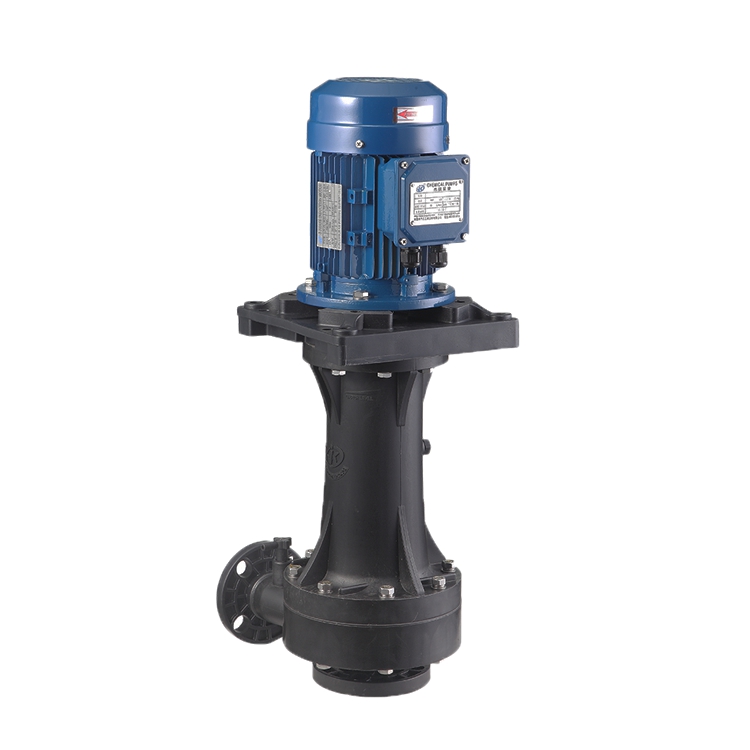

2.立式泵:泵轴位于垂直位置。

六.按叶轮出方式分类

1.蜗壳泵:水从叶轮出来后,直接进入具有螺旋线形状的泵壳。

2.导叶泵:水从叶轮出来后,进入它外面设置的导叶,之后进入下一级或流入出口管。

七.按安装高度分类

1.自灌式离心泵:泵轴低于吸水池池面,启动时不需要灌水,可自动启动。

2.吸入式离心泵(非自灌式离心泵):泵轴高于吸水池池面。启动前,需要先用水灌满泵壳和吸水管道,然后驱动电机,使叶轮高速旋转运动,水受到离心力作用被甩出叶轮,叶轮中心形成负压,吸水池中水在大气压作用下进入叶轮,又受到高速旋转的叶轮作用,被甩出叶轮进入压水管道。

另外,根据用途也可进行分类,如油泵、水泵、凝结水泵、排灰泵、循环水泵等。
