耐腐蚀磁力泵的结构特点和工作原理

来源:杰凯泵业
点击:780 日期:2018-08-23 选择字号:

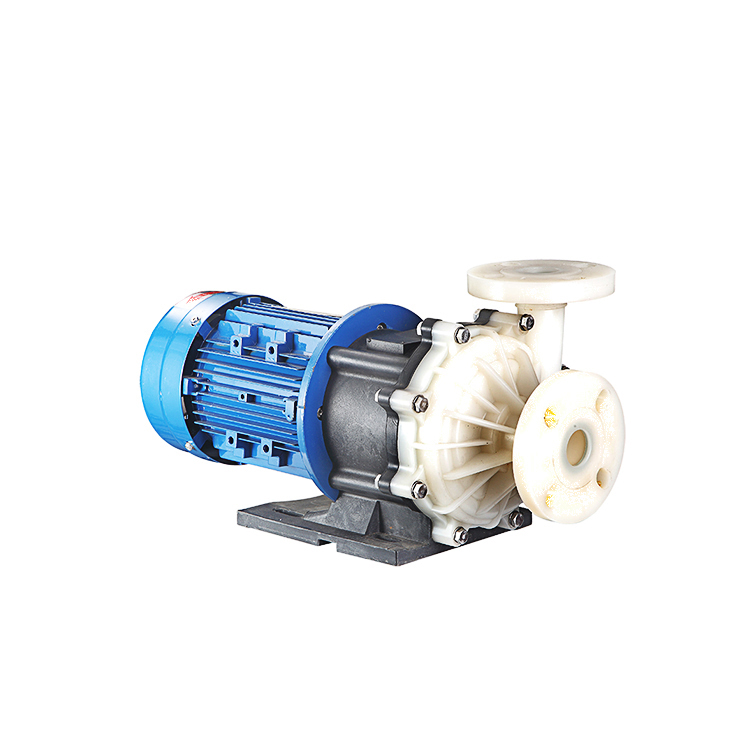

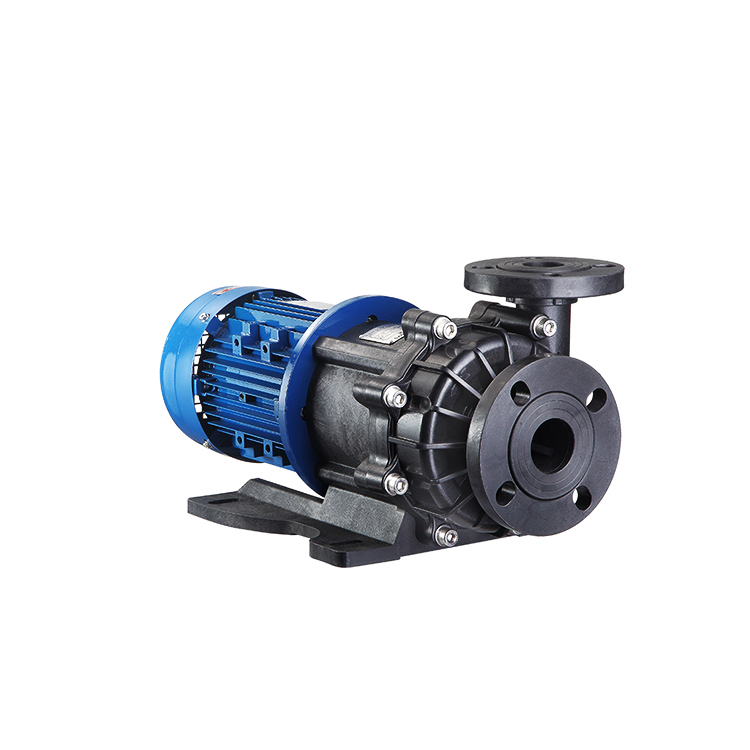

耐腐蚀磁力泵由泵、磁力传动器、电动机三部分组成,电机是普通电机,电机轴和泵轴是2根轴,通过普通联轴器连接,关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。

其主要由泵体、叶轮、轴、内磁钢转子、外磁钢转子、隔离套、轴承等组成。泵轴上装有一个圆筒形的外磁转子,外磁转子内表面均匀布置着NS极相见排列的永磁体。屏蔽泵是一种无密封泵,耐腐蚀磁力泵轴与电机轴共用一根轴,叶轮装在这根公共轴上,电机与泵融为一体,都被密封在一个被泵送介质充满的压力容器内,此压力容器只有静密封,并由一个电线组来提供旋转磁场并驱动转子。其主要由泵体、叶轮、定子、转子、前后导轴承、轴套以及推动盘组成。转子轴端装有叶轮,由前后导轴承支撑,浸在输送的介质中,形成无轴封的结构,以达到耐腐蚀磁力泵无泄漏输送的目的。



耐腐蚀磁力泵因气蚀而导致的问题:泵产生气蚀的原因主要有泵入口管阻大、输送介质气相较多、灌泵不充分、泵入口能头不够等原因。气蚀对泵的危害较大,发生气蚀时泵剧烈振动,平衡严重破坏,将导致泵轴承、转子或叶轮损坏。这是磁力泵故障发生的常见原因。其中稀土永磁材料较优先选用,耐腐蚀磁力泵较强有力的是铰铁硼NDFEB,其较大磁能积高达28X104T·AM以上,内察矫顽力超过1120KAM,倍受青睐。但其工作温度不能超过120℃高温条件下可选用衫钻永磁材料,SMCOCUFEZR7.4的磁能积约为192X103T·AM,其工作温度可高达300℃。



【耐腐蚀磁力泵】注意事项

1.防止颗粒进入耐腐蚀磁力泵

⑴不允许有铁磁杂质、颗粒进入磁力传动器和轴承摩擦副。

⑵输送易结晶或沉淀的介质后要及时冲洗(停泵后向泵腔内灌注清水,运转1min后排放干净),以保障滑动轴承的使用寿命。

⑶输送含有固体颗粒的介质时,应在泵流管入口处过滤。

⒊耐腐蚀磁力泵防止干摩擦

⑴严禁空转。

⑵严禁介质抽空。

⑶在出口阀关闭的情况下,泵连续运转时间不得超过2min,以防磁力传动器过热而失效。
